Pozisyon ölçüleri ve pencere çizimleri
Genişlik, yükseklik ve bölmeleri girin. 1800 × 1500 mm örneğinde iki adet 900 mm bölüm çizimde ölçüleriyle görünür; toplam boyutu ve her hücreyi kontrol edebilirsiniz.
Ölçülü pencere çizimini nasıl oluşturup kontrol ederim?
Pozisyonun en ve boy ölçüleriyle başlayıp bölmeleri belirleyin. Çizimdeki mesafeleri kontrol etmek için iki nokta arasında ölçüm yapın.
Adımlar ve örnek
Sistemi seçin, genişlik ve yüksekliği girin.
Bölmeleri ve açılım tiplerini ayarlayıp çizimi kontrol edin.
İki nokta arasını ölçün ve çizimi veya PDF dosyasını inceleyin.
Eğitim örneği: Görseldeki 1800 × 1500 mm AS65 pozisyonu, 900 mm genişliğinde iki bölmeye ayrılır.
Bu örneğin kapsamı: Ölçü etiketini değiştirmek konstrüksiyonu yeniden boyutlandırmaz. Bu parametrik bir 2D iş akışıdır; DWG/DXF aktarımı, 3D ve BIM burada gösterilmemektedir.
Cam ve yalıtım camı raporunda neleri kontrol ederim?
Pozisyonun cam ölçülerini, adetlerini ve alanlarını inceleyin. Cam bileşimi ve fiyat girdileri seçilen teknik tanıma uygun olmalıdır.
Adımlar ve örnek
İlgili bölmeler için cam özelliklerini seçin.
Cam raporunda ölçüleri, adetleri ve birimleri kontrol edin.
Tekliften önce cam bileşimini ve fiyat verilerini doğrulayın.

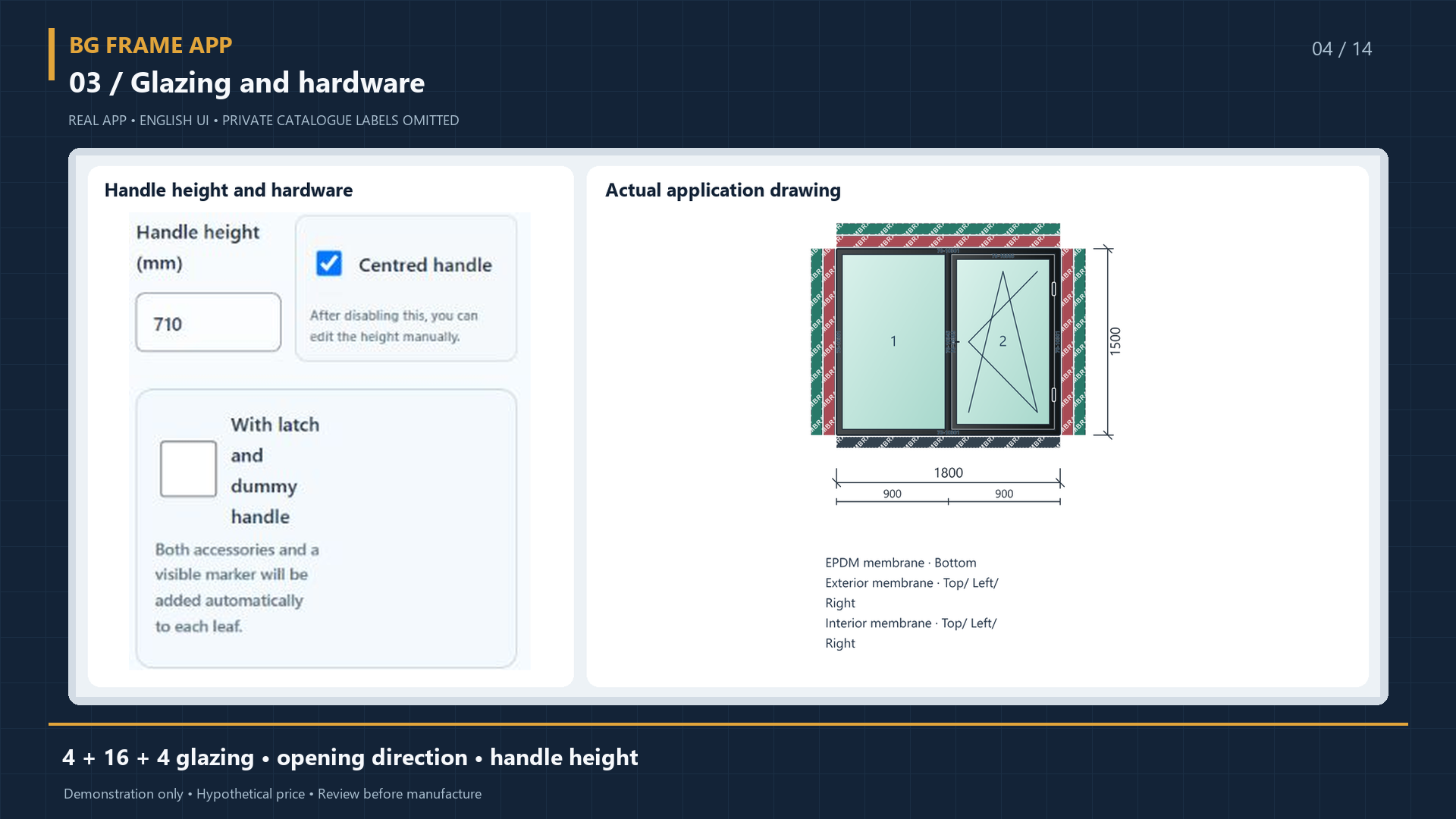

Eğitim örneği: AS65 eğitim çizimindeki 4–16–4 gösterimi, örnek cam ünitesinin bileşimini açıklar.
Bu örneğin kapsamı: Bu gösterim bir ısı veya ses yalıtım sertifikası değildir. Profil çubuğu kesimi, cam levhanın iki boyutlu kesim yerleşiminden farklıdır.

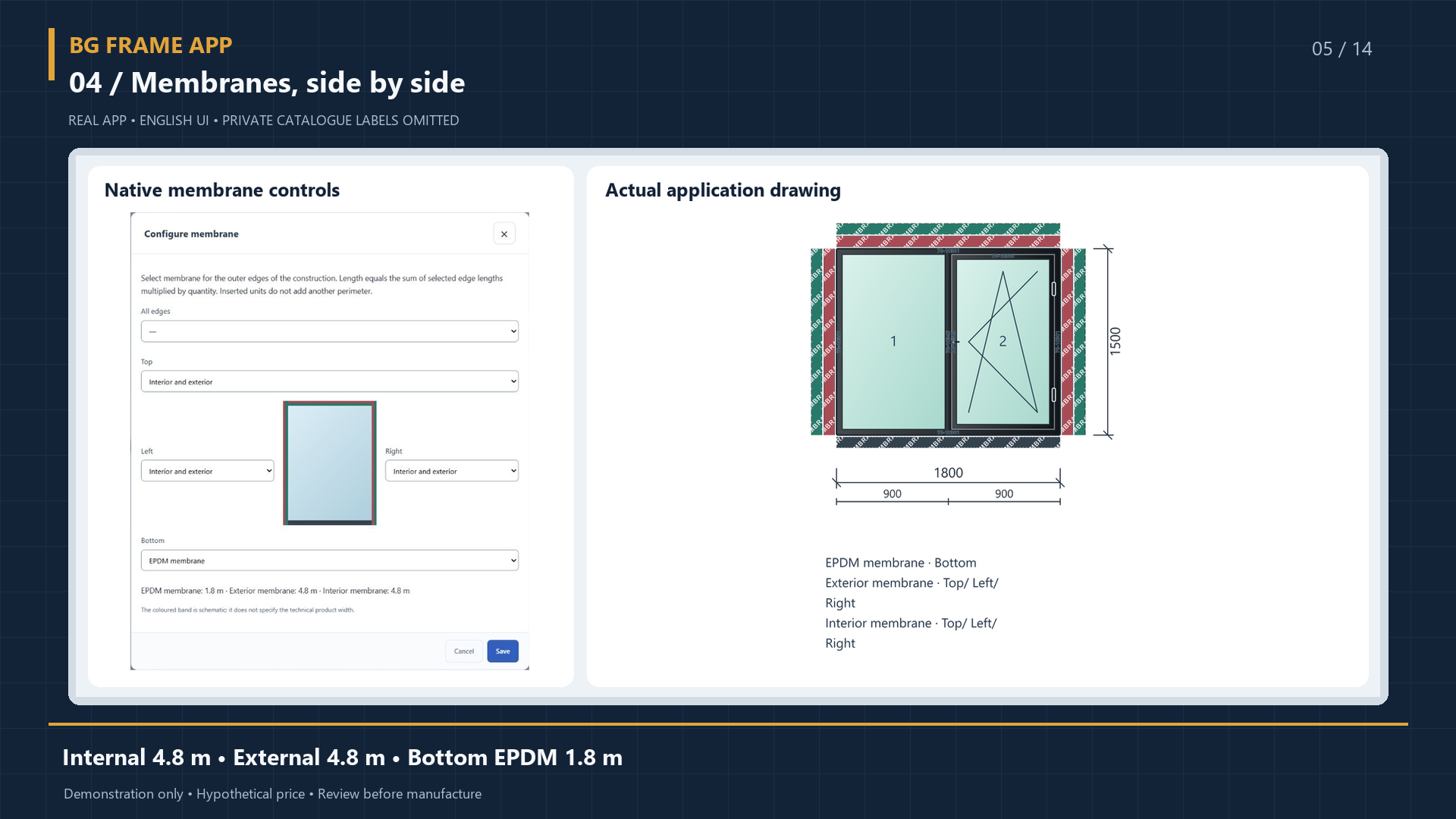

Membranları yapının kenarlarına atayın. Demoda üst ve iki yan her takım için 4,8 metre, alt EPDM ise 1,8 metredir. Renkli şeritler şematiktir; miktarlar malzeme raporunda da yer alır.
Dikdörtgen bir konstrüksiyonda kenarları ve iç, dış veya EPDM membran tipini seçin. Malzeme listesinde uzunlukları ve ek payları kontrol edin.
Adımlar ve örnek
Gerektiğinde üst, alt, sol ve sağ kenarları seçin.
Membran tiplerini belirleyip çizimdeki renkleri kontrol edin.
Raporda uzunlukları, ek payları ve pozisyon adedini inceleyin.
Eğitim örneği: Görselde iç membran yeşil, dış membran kırmızı, EPDM ise siyahtır.
Bu örneğin kapsamı: Çizgi kalınlığı membran genişliğini göstermez. Eğri veya eğimli kenarlar ayrıca kontrol edilmelidir; bu bir yazılım miktar hesabıdır, sertifikalı montaj kılavuzu değildir.

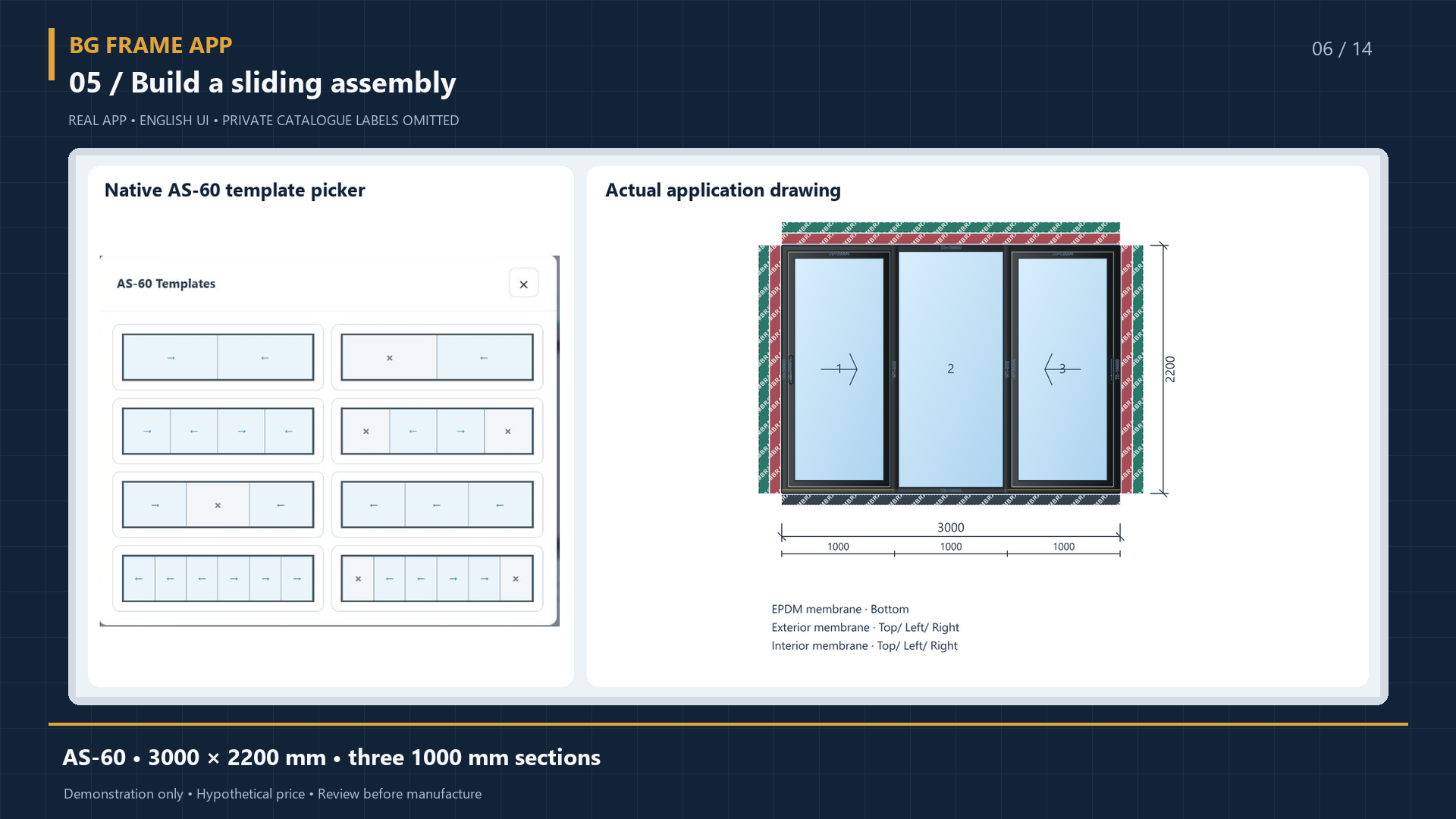

3000 × 2200 mm sürme örneğinde üç adet 1000 mm panel vardır. Hareketli ve sabit parçaları, ray atamasını, camı ve her kanadın donanımını birlikte inceleyin.
Kullanılacak sürme sistemi seçin; hareketli kanatları, hareket yönlerini ve ray düzenini kontrol edin.
Adımlar ve örnek
Seçilen seri için toplam ölçüleri girin.
Sabit ve hareketli kanatları belirleyip yönlerini kontrol edin.
Çizimi, camları ve malzeme raporunu birlikte inceleyin.
Eğitim örneği: Ekran görüntüsü 3000 × 2200 mm, yeni eğitim ise ayrı bir 2400 × 2100 mm örneği gösterir.
Bu örneğin kapsamı: Bunlar farklı eğitim pozisyonlarıdır. Bir sürme örneği, kaldır-sür sistemlerin veya her aksesuar takımının desteklendiğini göstermez.

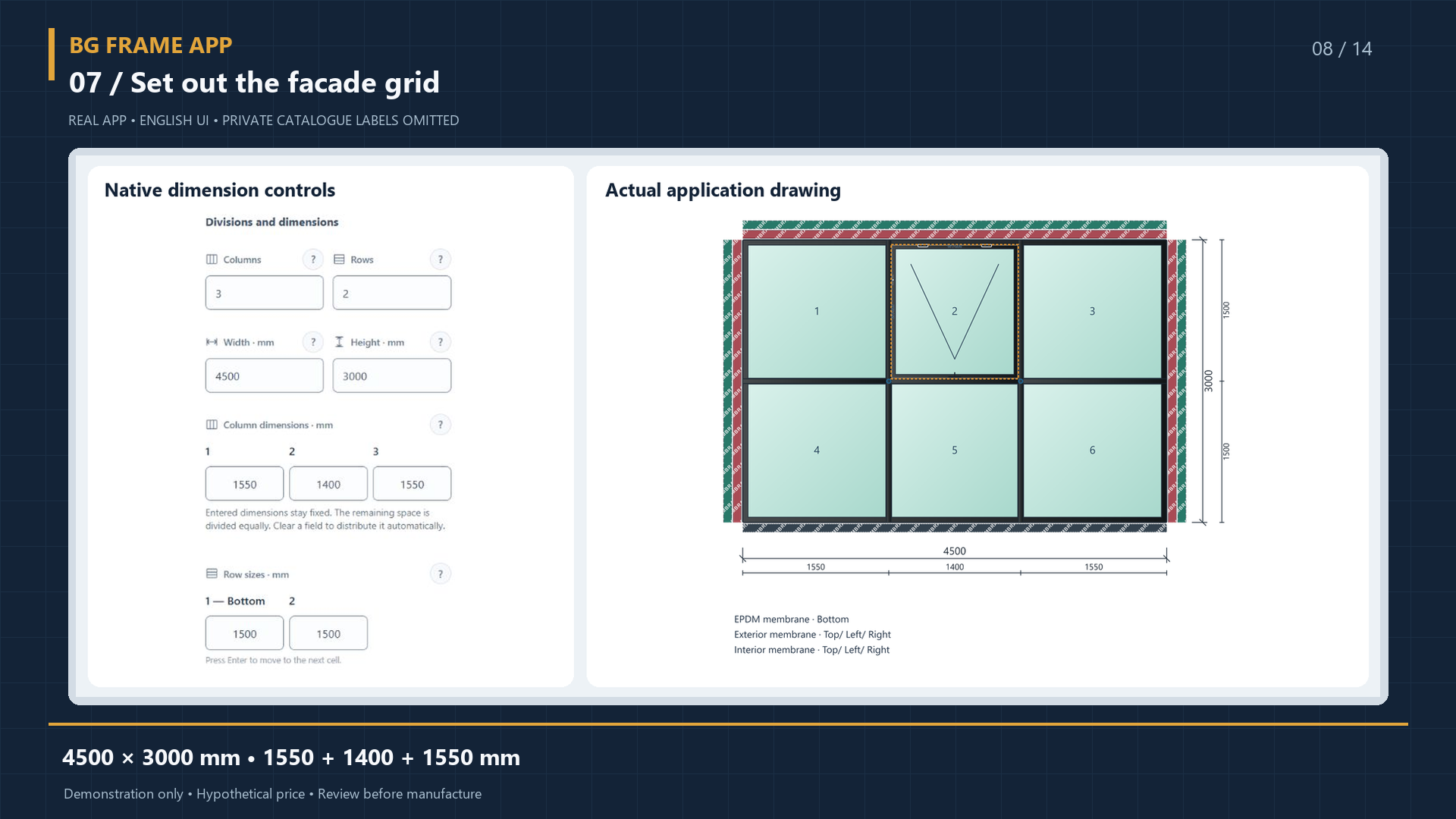

4500 × 3000 mm cephe örneği üç sütun ve iki sıra içerir. Bölüm ölçüsünü değiştirirken ızgarayı, profilleri ve açılımları kontrol edin. Program uyarıları mühendislik doğrulamasının yerini almaz.
Giydirme cephe çiziminden malzeme listesi nasıl çıkar?
Dikme ve kayıt düzenini oluşturun, dolgu ölçülerini kontrol edin; ardından malzeme raporundaki profilleri ve camları inceleyin.
Adımlar ve örnek
Cephe ölçülerini ve bölümlendirmeyi belirleyin.
Hücreleri, açılır elemanları ve profil uzantılarını kontrol edin.
Çizimi profil boyları ve cam ölçüleriyle karşılaştırın.
Eğitim örneği: Ekran görüntüsü 4500 × 3000 mm, yeni cephe eğitimi 3600 × 3000 mm ölçülerindedir.
Bu örneğin kapsamı: Yerleşim ve miktarlar, statik değerlendirme, rüzgâr yükü hesabı veya sertifikasyonun yerine geçmez. İmalattan önce seçilen seriyi kontrol edin.
Proje pozisyonlarından profil, aksesuar ve donanım listeleri oluşturun. Gerekli uzunluğu, satın alma miktarını, ağırlığı ve kalan parçaları inceleyin. Demo raporlarında fiyatlar gösterilmez.
Malzeme raporu pozisyonları profil, cam, aksesuar ve donanımla ilişkilendirir. Gerekli miktar ile satın alınacak miktar aynı değildir.
Adımlar ve örnek
Pozisyonu doğru sistem ve adetle kaydedin.
Malzeme raporunu açıp kodları ve birimleri kontrol edin.
Gerekli boyları, satın alma miktarlarını, ağırlığı ve camları karşılaştırın.
Eğitim örneği: Her miktarın kaynağını izleyebilmek için çizim ve raporda aynı pozisyonu kullanın.
Bu örneğin kapsamı: Malzeme listesi otomatik satın alma veya tam kapsamlı ERP değildir. Demoda fiyatlar gizlidir; firma kataloğundaki veriler kontrol edilmelidir.
Kesim raporu parçaları profil ve stok çubuğuna göre gruplar. Gösterilen 6000 mm çubukta 3000 + 1475 + 1475 mm parçalar, 12 mm testere payı ve 38 mm kalan parça bulunur.
Profil kesimini ve kullanılabilir artan parçaları nasıl kontrol ederim?
Kesim raporu parçaları profile ve stok çubuğuna göre gruplar. Toplam boyu kontrol ederken testere kaybını ve artan parçayı da hesaba katın.
Adımlar ve örnek
Stok çubuğu boyunu ve testere kaybı ayarını kontrol edin.
Gerekli parçaları kesim planıyla karşılaştırın.
Seçilen kullanılabilir artan parçayı ve ayrı maliyet indirimini inceleyin.
Eğitim örneği: Örnekte 6000 mm çubuk: 3000 + 1475 + 1475 mm parçalar, 12 mm testere kaybı ve 38 mm artan parça.
Bu örneğin kapsamı: Bu, cam levha yerleşimi değil, tek boyutlu profil kesimidir. Artan parça maliyetinin düşülmesi tam stok yönetimi anlamına gelmez; tasarruf yüzdesi garanti edilmez.

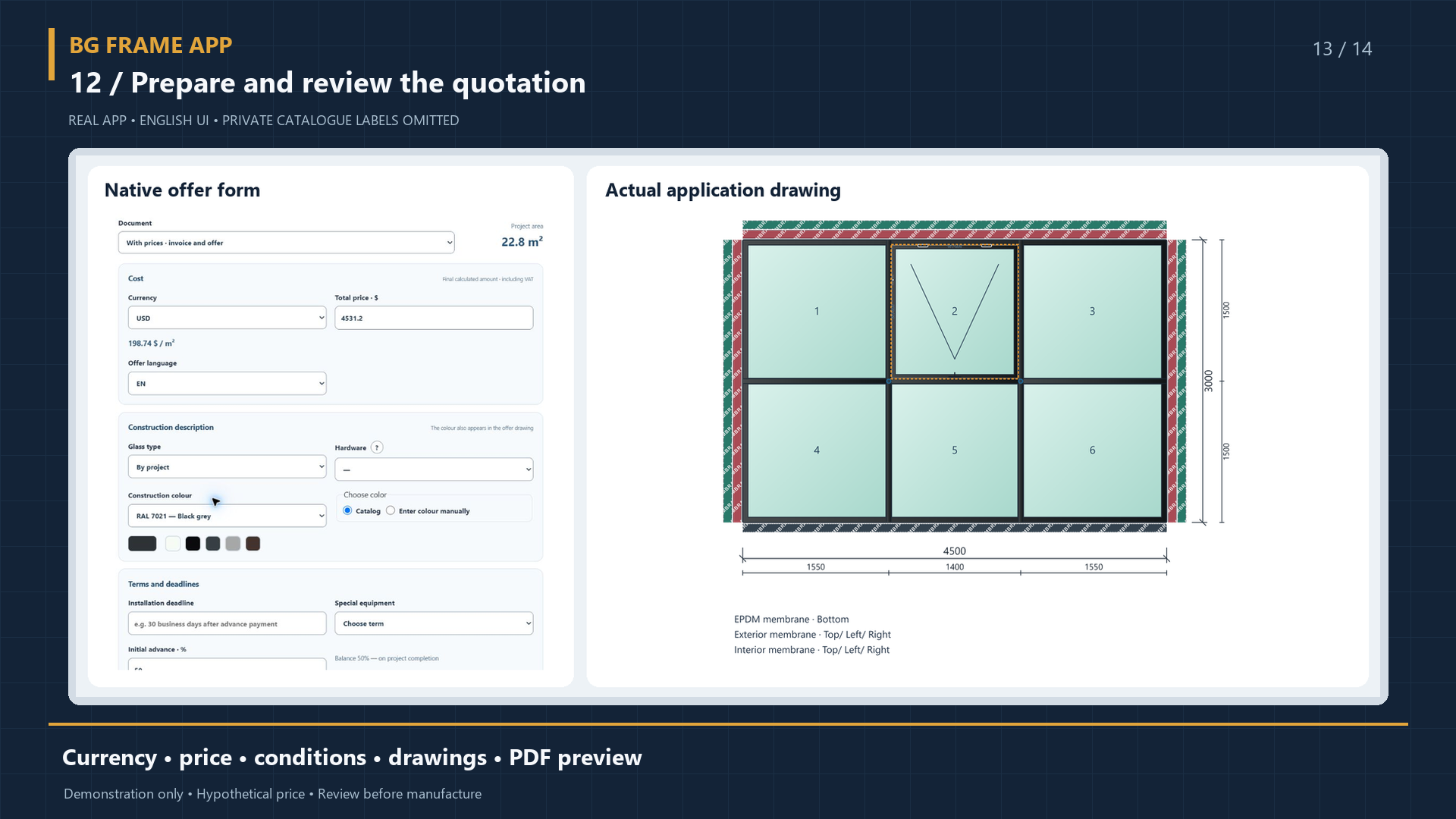

Tam erişimle maliyetleri inceleyin, çizim ve fiyat içeren teklifler hazırlayın. Video varsayımsal tutarlarla önizleme gösterir. Müşteriye göndermeden önce verileri ve PDF'yi kontrol edin.
