კარ-ფანჯრის პროგრამის ფუნქციები რეალურ მაგალითებში
ნახაზები, პოზიციები, შუშები, მასალების სია, ჭრის ინფორმაცია და PDF — გაეცანით BG Frame App-ის სამუშაო პროცესს.
ნახაზიდან სამუშაო ანგარიშამდე
ნახეთ როგორ იქცევა პოზიციის ზომები ნახაზად, მასალების სიად, ჭრის სქემად და შეთავაზებად. ეკრანები სასწავლო პროექტიდანაა; კონკრეტული პროფილის სისტემა და წარმოების მონაცემები ცალკე გადაამოწმეთ.
პოზიციის ზომები და კარ-ფანჯრის ნახაზი
შეიყვანეთ სიგანე, სიმაღლე და სექციების დაყოფა. 1800 × 1500 მმ მაგალითში ორი 900 მმ სექცია ნახაზზე ზომებთან ერთად ჩანს. ასე ამოწმებთ საერთო გაბარიტსა და თითოეულ უჯრას.

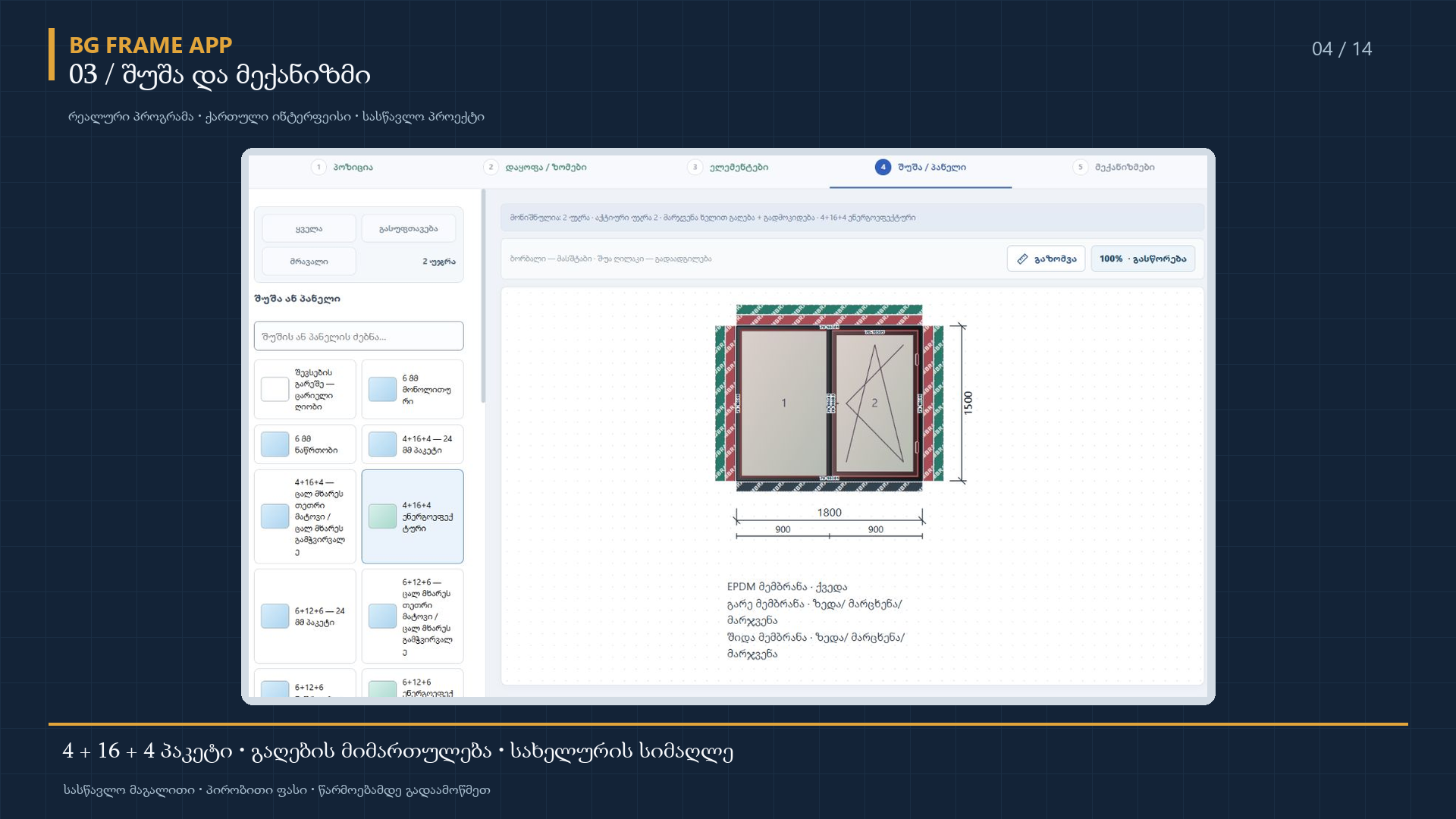

არჩეულ უჯრას მიანიჭეთ გაღების ტიპი, შუშა და ფურნიტურა. ნახაზის სიმბოლო გაღების მიმართულებას აჩვენებს; შუშისა და მექანიზმების მონაცემები შესაბამის ანგარიშებში გამოიყენება.
შეამოწმეთ პოზიციის მინის ზომები, რაოდენობა და ფართობი. შემადგენლობა და ფასის მონაცემები არჩეულ სპეციფიკაციას უნდა ემთხვეოდეს.
ნაბიჯები და მაგალითი
შესაბამის სექციებს შეურჩიეთ მინის სპეციფიკაცია.
მინის ანგარიშში გადაამოწმეთ ზომები, რაოდენობები და ერთეულები.
შეთავაზებამდე შეამოწმეთ შემადგენლობა და ფასის საწყისი მონაცემები.
სასწავლო მაგალითი: AS65-ის სასწავლო ნახაზზე გამოყენებული 4–16–4 მინაპაკეტის მაგალითის შემადგენლობას აღნიშნავს.
რას მოიცავს ეს მაგალითი: ეს ჩანაწერი თბოიზოლაციის ან აკუსტიკის სერტიფიკატი არ არის. პროფილის ღეროების ჭრა მინის ფურცლის ორგანზომილებიანი ჭრისგან განსხვავდება.
ფრთისთვის აირჩიეთ გაღების მექანიზმი და მასალების ანგარიშში გადაამოწმეთ შესაბამისი ფურნიტურის კომპლექტი.
ნაბიჯები და მაგალითი
აირჩიეთ საჭირო გაღების ტიპი.
ნახეთ მექანიზმი და მისი კატალოგური ელემენტები.
ანგარიშში გადაამოწმეთ რაოდენობა, ერთეული და ხელმისაწვდომი ფასი.
სასწავლო მაგალითი: შესაბამისი კატალოგით ერთმანეთს შეადარეთ გაღება-გადმოწევის ფრთა და ორფრთიანი სასწავლო კონსტრუქცია.
რას მოიცავს ეს მაგალითი: მექანიზმის სახელი მწარმოებლის უსაფრთხოების სერტიფიკატს ან შეუზღუდავ თავსებადობას არ ადასტურებს. შეამოწმეთ ზუსტი კომპლექტი და სისტემა.

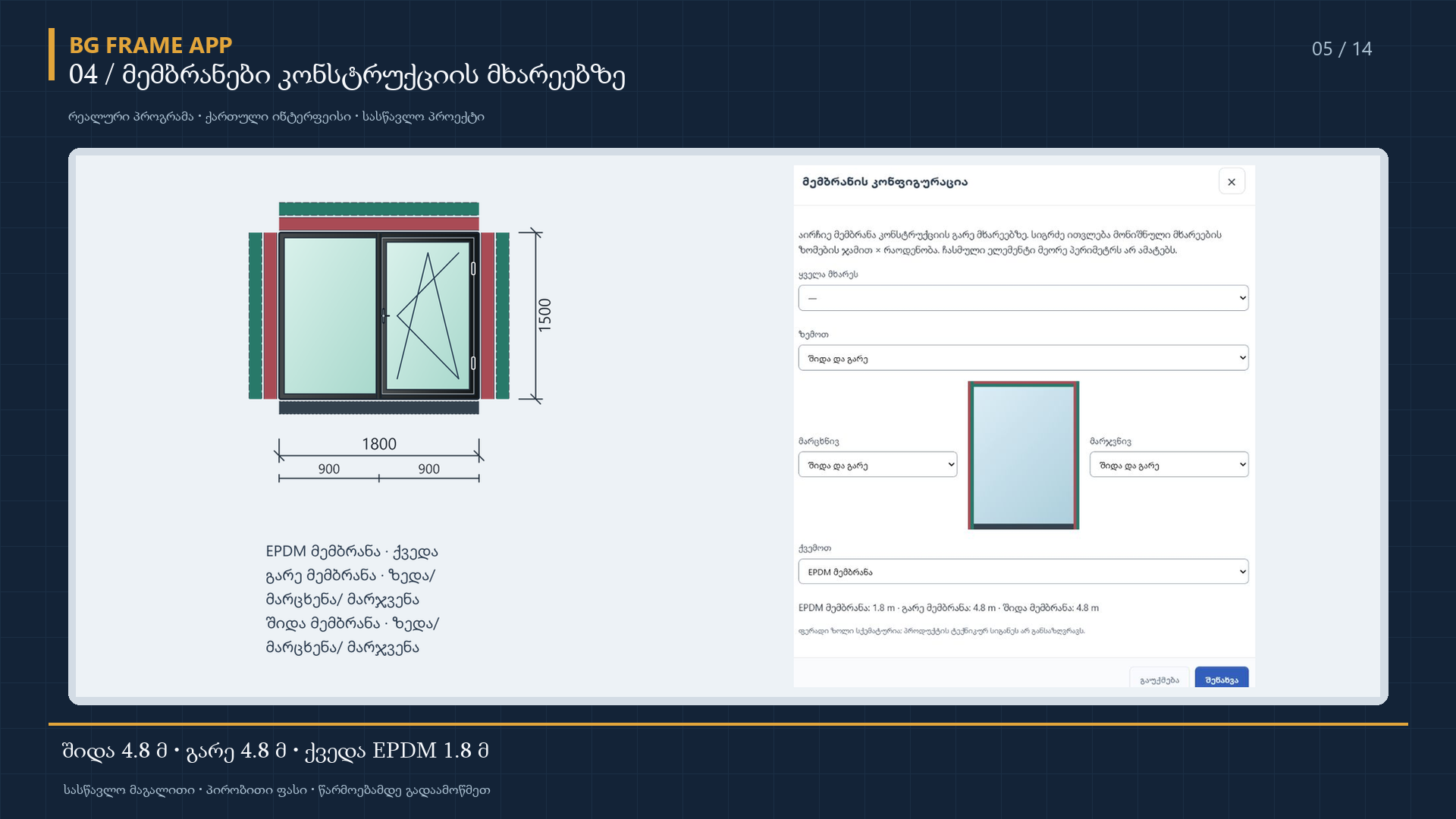

კონსტრუქციის მხარეებზე მიუთითეთ მემბრანები. დემოში ზედა და ორ გვერდზე თითო ნაკრები 4.8 მეტრია, ქვედა EPDM კი 1.8 მეტრი. ფერადი ზოლები პირობითი აღნიშვნაა; რაოდენობები მასალებშიც ჩანს.
მართკუთხა კონსტრუქციაზე მონიშნეთ კიდეები და შიდა, გარე ან EPDM მემბრანა. მასალების სიაში გადაამოწმეთ სიგრძე და დანამატები.
ნაბიჯები და მაგალითი
საჭიროების მიხედვით აირჩიეთ ზედა, ქვედა, მარცხენა და მარჯვენა მხარეები.
აირჩიეთ მემბრანის ტიპები და შეამოწმეთ ფერები ნახაზზე.
ანგარიშში გადაამოწმეთ სიგრძე, დანამატები და პოზიციის რაოდენობა.
სასწავლო მაგალითი: ილუსტრაციაში შიდა მემბრანა მწვანეა, გარე წითელი, EPDM კი შავი.
რას მოიცავს ეს მაგალითი: ხაზის სისქე მემბრანის სიგანეს არ აღნიშნავს. მრუდე და დახრილი კიდეები ცალკე შემოწმებას საჭიროებს; ეს რაოდენობის დათვლის პროცესია და არა სერტიფიცირებული სამონტაჟო ინსტრუქცია.

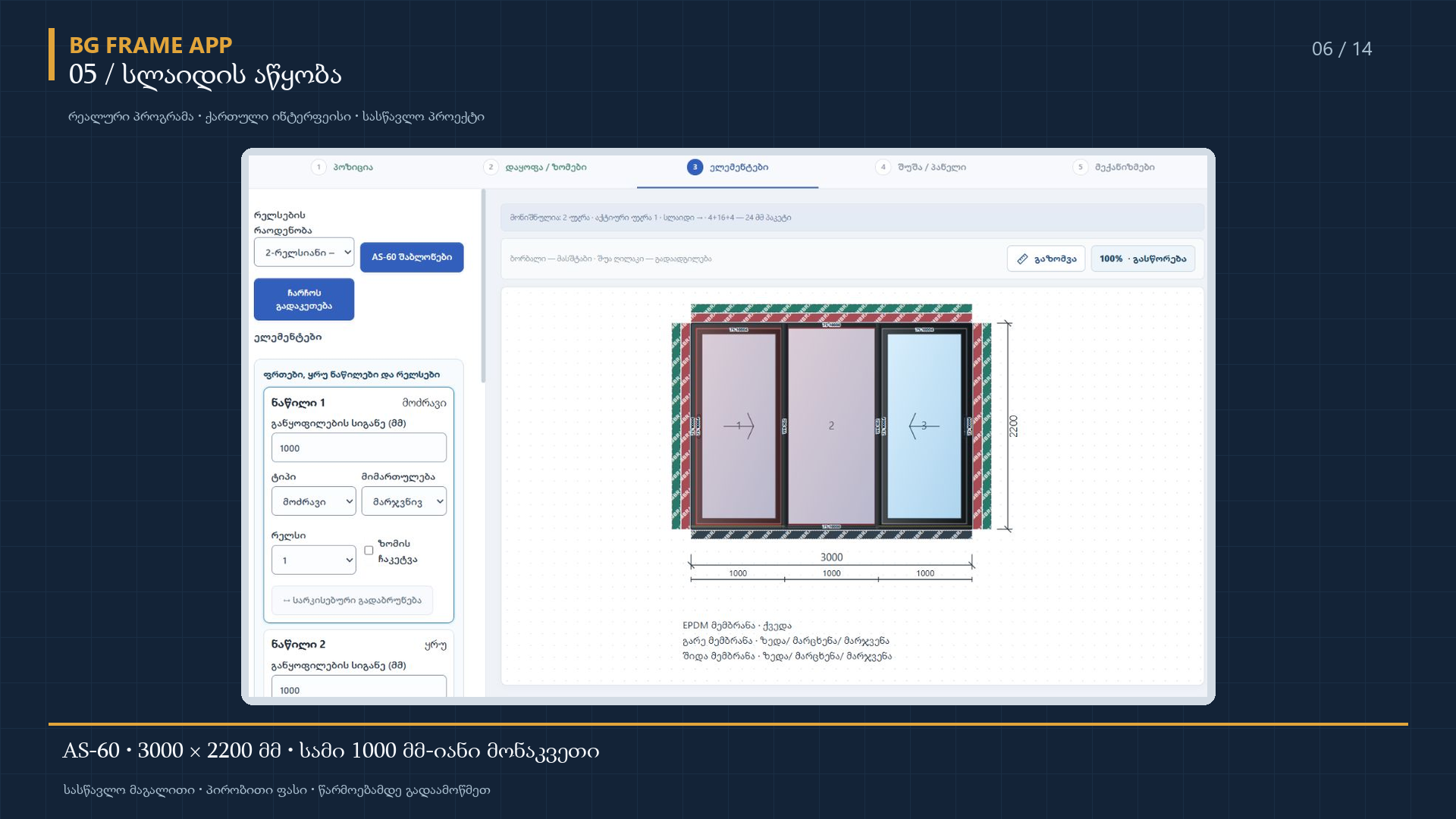

სლაიდის მაგალითი 3000 × 2200 მმ ზომისა და სამი 1000 მმ სექციისგან შედგება. შეამოწმეთ მოძრავი და უძრავი ნაწილები, რელსი, შუშა და თითოეული ფრთის მექანიზმი.
აირჩიეთ რეალური გასაწევი სისტემა, შემდეგ გადაამოწმეთ მოძრავი ფრთები, მათი მიმართულებები და რელსების განლაგება.
ნაბიჯები და მაგალითი
არჩეული სერიისთვის შეიყვანეთ საერთო ზომები.
განსაზღვრეთ მოძრავი და უძრავი ფრთები და შეამოწმეთ მიმართულებები.
ერთად გადაამოწმეთ ნახაზი, მინა და მასალების ანგარიში.
სასწავლო მაგალითი: სურათზე მაგალითია 3000 × 2200 მმ; ახალ გაკვეთილში ცალკე 2400 × 2100 მმ პოზიციაა.
რას მოიცავს ეს მაგალითი: ეს სხვადასხვა სასწავლო პოზიციაა. გასაწევი სისტემის მაგალითი ავტომატურად არ ადასტურებს ასაწევ-გასაწევი სისტემისა და ყველა ფურნიტურის მხარდაჭერას.

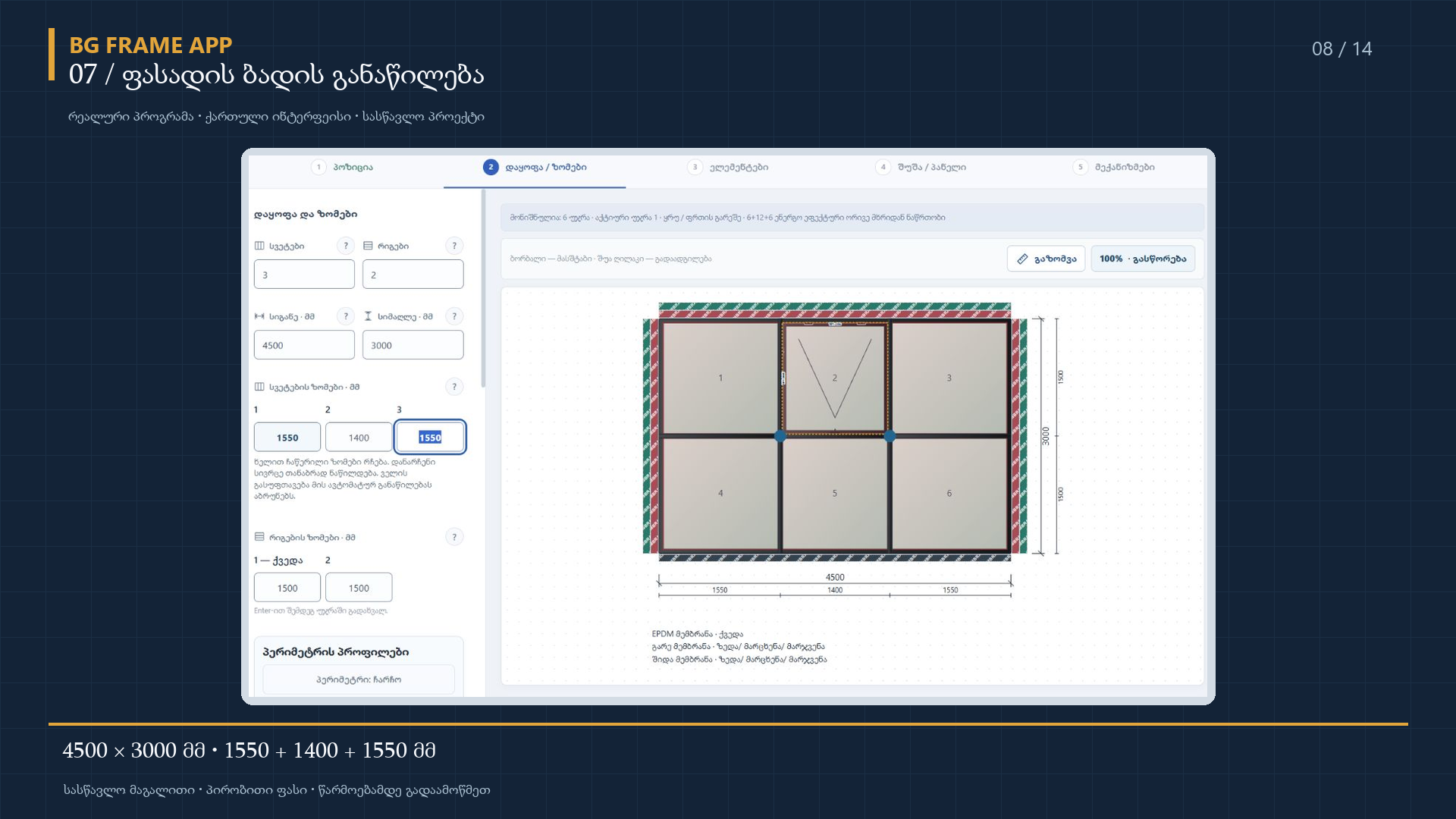

ფასადის 4500 × 3000 მმ მაგალითი მოიცავს სამ სვეტსა და ორ რიგს. შიდა სექციის ზომის შეცვლისას ნახაზზე ამოწმებთ ბადეს, პროფილებსა და გაღებას. გაფრთხილებები საინჟინრო შემოწმებას არ ცვლის.
მოამზადეთ სვეტებისა და რიგელების განლაგება, გადაამოწმეთ შევსების ზომები და შემდეგ ნახეთ პროფილები და მინა მასალების ანგარიშში.
ნაბიჯები და მაგალითი
მიუთითეთ ფასადის ზომები და ბადე.
შეამოწმეთ უჯრედები, ღიობები და პროფილების გარე აშვერები.
ნახაზს შეადარეთ პროფილების სიგრძეები და მინის ზომები.
სასწავლო მაგალითი: სურათზე გამოყენებულია 4500 × 3000 მმ, ახალ გაკვეთილში კი 3600 × 3000 მმ ფასადი.
რას მოიცავს ეს მაგალითი: განლაგება და რაოდენობები კონსტრუქციულ შეფასებას, ქარის დატვირთვის გამოთვლასა და სერტიფიკაციას არ ცვლის. წარმოებამდე შეამოწმეთ არჩეული სერია.
პროექტის პოზიციებიდან მიიღეთ პროფილების, აქსესუარებისა და მექანიზმების სია. ანგარიშში მოწმდება საჭირო სიგრძე, შესასყიდი რაოდენობა, წონა და ნარჩენი. დემოში ანგარიშები ფასების გარეშეა.
მასალების ანგარიში პოზიციებს უკავშირებს პროფილებს, მინას, აქსესუარებსა და ფურნიტურას. საჭირო და შესაძენი რაოდენობები სხვადასხვა მნიშვნელობაა.
ნაბიჯები და მაგალითი
შეინახეთ პოზიცია სწორი სისტემითა და რაოდენობით.
გახსენით მასალების ანგარიში და შეამოწმეთ კოდები და ერთეულები.
შეადარეთ საჭირო სიგრძე, შესაძენი რაოდენობა, წონა და მინა.
სასწავლო მაგალითი: ნახაზისა და ანგარიშისთვის გამოიყენეთ ერთი და იგივე პოზიცია, რათა რაოდენობის წყარო გასაგები იყოს.
რას მოიცავს ეს მაგალითი: მასალების სია ავტომატური შესყიდვა ან სრული ERP არ არის. დემოს ანგარიშებში ფასები დამალულია; კომპანიის კატალოგი გადასამოწმებელია.
ჭრის ანგარიში ნაწილებს პროფილისა და ღეროს მიხედვით აჯგუფებს. ნაჩვენებ მაგალითში 6000 მმ ღერო შეიცავს 3000 + 1475 + 1475 მმ ნაწილებს, 12 მმ ჭრის დანაკარგს და 38 მმ ნარჩენს.
როგორ შევამოწმო პროფილის ჭრა და გამოსაყენებელი ნარჩენი?
ჭრის ანგარიში დეტალებს პროფილებისა და ღეროების მიხედვით აჯგუფებს. საერთო სიგრძის შემოწმებისას გაითვალისწინეთ ხერხის დანაკარგი და ნარჩენი.
ნაბიჯები და მაგალითი
გადაამოწმეთ ღეროს სიგრძე და ხერხის დანაკარგის პარამეტრი.
საჭირო დეტალები შეადარეთ ჭრის გეგმას.
შეამოწმეთ არჩეული გამოსაყენებელი ნარჩენი და მისი ცალკე ფასობრივი ჩათვლა.
სასწავლო მაგალითი: ერთ 6000 მმ ღეროზეა 3000 + 1475 + 1475 მმ დეტალები, 12 მმ ხერხის დანაკარგი და 38 მმ ნარჩენი.
რას მოიცავს ეს მაგალითი: ეს პროფილის ერთგანზომილებიანი ჭრაა. არ ნიშნავს მინის ფურცლის ჭრას ან სრულ საწყობს; დანაზოგის გარანტირებული პროცენტი არ არსებობს.

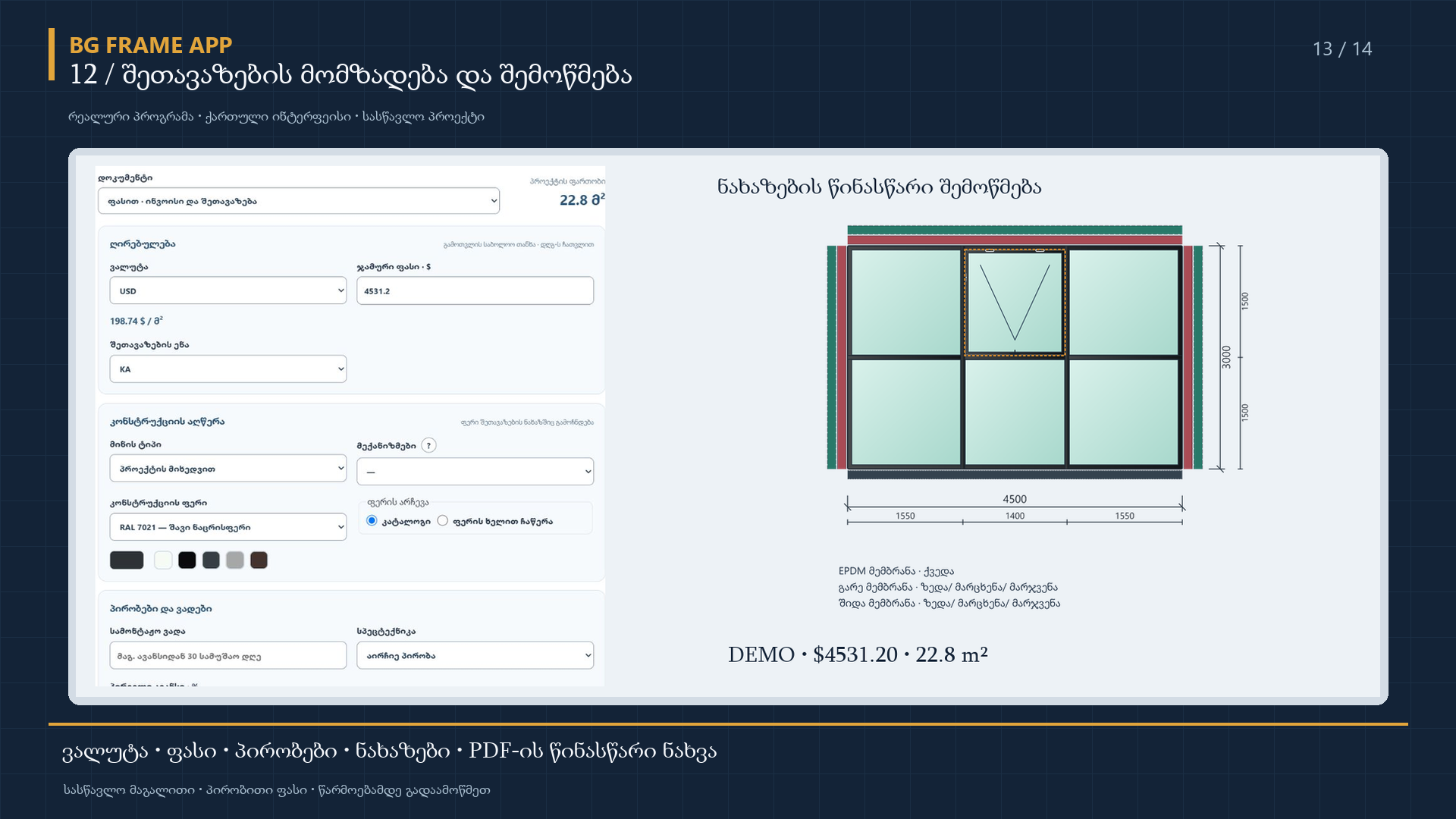

სრული წვდომით შეამოწმეთ ხარჯები და მოამზადეთ შეთავაზება ნახაზებითა და ფასებით. ვიდეოში ნაჩვენებია წინასწარი ნახვა და პირობითი თანხები. მომხმარებელთან გაგზავნამდე გადაამოწმეთ მონაცემები და PDF.
სრული წვდომითა და შესაბამისი უფლებებით გადაამოწმეთ მასალისა და სამუშაოს ღირებულება, შემდეგ მოამზადეთ კლიენტის შეთავაზება და PDF.
ნაბიჯები და მაგალითი
შეამოწმეთ მასალის, წარმოების, მონტაჟისა და ტრანსპორტის ფასები.
გადაამოწმეთ ნამატი, დღგ და საბოლოო თანხა.
აირჩიეთ დოკუმენტის ვალუტა და ექსპორტამდე ნახეთ შეთავაზება ან ინვოისი.
სასწავლო მაგალითი: კლიენტის დოკუმენტებში ხელმისაწვდომია USD, EUR და GEL კონვერსია. გადაამოწმეთ დოკუმენტისთვის გამოყენებული საკონვერტაციო მონაცემები.
რას მოიცავს ეს მაგალითი: საწყისი: 50 USD / 30 დღე · 2 მომხმარებელი · 500 MB; გუნდი: 80.75 USD / 30 დღე · 5 მომხმარებელი · 2 GB; ბიზნესი: 136 USD / 30 დღე · 10 მომხმარებელი · 5 GB. ფასები მითითებულია USD-ში, ყოველ 30 დღეზე და საბოლოო გადასახდელი თანხებია. გადახდა და აქტივაცია ხელით დასტურდება. არსებული შეთანხმებები ავტომატურად არ იცვლება.
