კარ-ფანჯრის ზომებიდან ნახაზამდე
1800 × 1500 მმ პოზიცია, ორი 900 მმ სექცია და რეალური ნახაზი BG Frame App-ში. ნახეთ სამუშაო ნაბიჯი და სრული ქართული დემო. თქვენი სისტემის ზომები და მონაცემები წარმოებამდე სპეციალისტმა უნდა გადაამოწმოს.
18.10.2026 · BG Frame 7.39.1
4+16+4 = 24 მმ — შუშის შემადგენლობა
20-წამიანი სასწავლო მაგალითი: ფენები და აღწერა პროგრამის ახალ ერთიან ფანჯარაში.
ნახე ახალი მოკლე ვიდეოპროგრამაში მუშაობა — რეალური ეკრანის გაკვეთილი
ქართული ინტერფეისი და ხმა · ფასები, ოთხი სისტემა, გადაზომვა და ანგარიშები
▶ პროგრამაში მუშაობა — რეალური ეკრანის გაკვეთილი 12:50

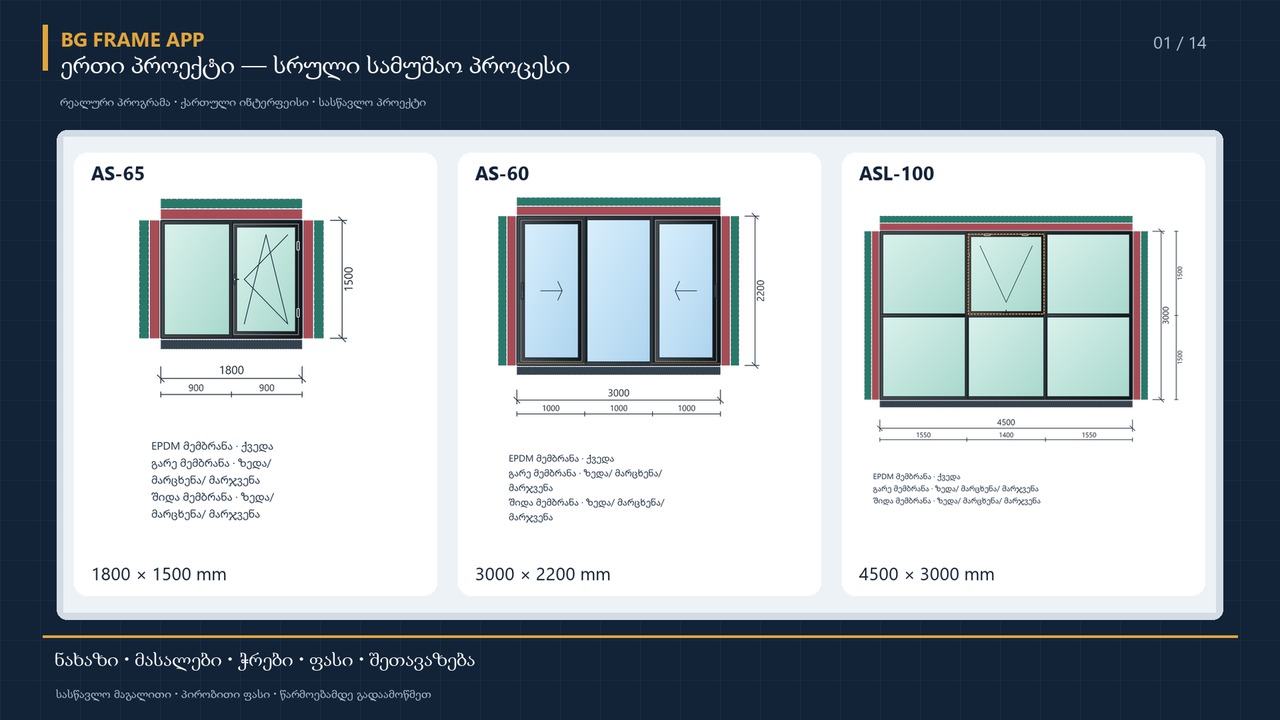

▶ სრული დემო · ქართული 7:48ქართული ეკრანები, ქართული გახმოვანება და ქართული სუბტიტრები. ვიდეო იყენებს რეალურ, დასუფთავებულ დემო ეკრანებს. ფასები მხოლოდ სასწავლო მაგალითია; შეთავაზება ნაჩვენებია წინასწარი ნახვით. წარმოებამდე გადაამოწმეთ თქვენი სისტემა და მონაცემები.
მოკლე ვიდეოგაკვეთილები
მემბრანები ნახაზზე და ანგარიშში
შიდა და გარე მემბრანები, ქვედა EPDM და მხარეების არჩევა — რეალური მაგალითი BG Frame App-იდან. კლიპში ჩანს სასწავლო პოზიცია; კონკრეტული სისტემის მონაცემები წარმოებამდე გადაამოწმეთ.
ხმა და ლიცენზია
სინთეზური ხმა: CSM Speaker3; გამოყენებულია Kyutai Mimi (CC BY 4.0): Kyutai Mimi · CC BY 4.0 — არსებული ხმის ნაწილის შემოკლება. ორიგინალური ფონური მუსიკა.
აირჩიეთ ვიდეოგაკვეთილის თემა
- პოზიციის ზომები და კარ-ფანჯრის ნახაზი
შეიყვანეთ სიგანე, სიმაღლე და სექციების დაყოფა. 1800 × 1500 მმ მაგალითში ორი 900 მმ სექცია ნახაზზე ზომებთან ერთად ჩანს. ასე ამოწმებთ საერთო გაბარიტსა და თითოეულ უჯრას.
- ფრთის გაღება, შუშა და მექანიზმები
არჩეულ უჯრას მიანიჭეთ გაღების ტიპი, შუშა და ფურნიტურა. ნახაზის სიმბოლო გაღების მიმართულებას აჩვენებს; შუშისა და მექანიზმების მონაცემები შესაბამის ანგარიშებში გამოიყენება.
- შიდა, გარე და EPDM მემბრანები
კონსტრუქციის მხარეებზე მიუთითეთ მემბრანები. დემოში ზედა და ორ გვერდზე თითო ნაკრები 4.8 მეტრია, ქვედა EPDM კი 1.8 მეტრი. ფერადი ზოლები პირობითი აღნიშვნაა; რაოდენობები მასალებშიც ჩანს.
- სლაიდის სექციები და მოძრაობის მიმართულება
სლაიდის მაგალითი 3000 × 2200 მმ ზომისა და სამი 1000 მმ სექციისგან შედგება. შეამოწმეთ მოძრავი და უძრავი ნაწილები, რელსი, შუშა და თითოეული ფრთის მექანიზმი.
- ფასადის ბადე და გაღების ელემენტები
ფასადის 4500 × 3000 მმ მაგალითი მოიცავს სამ სვეტსა და ორ რიგს. შიდა სექციის ზომის შეცვლისას ნახაზზე ამოწმებთ ბადეს, პროფილებსა და გაღებას. გაფრთხილებები საინჟინრო შემოწმებას არ ცვლის.
- მასალების, პროფილების და შუშის ანგარიშები
პროექტის პოზიციებიდან მიიღეთ პროფილების, აქსესუარებისა და მექანიზმების სია. ანგარიშში მოწმდება საჭირო სიგრძე, შესასყიდი რაოდენობა, წონა და ნარჩენი. დემოში ანგარიშები ფასების გარეშეა.
- პროფილების ჭრის სქემა და ნარჩენი
ჭრის ანგარიში ნაწილებს პროფილისა და ღეროს მიხედვით აჯგუფებს. ნაჩვენებ მაგალითში 6000 მმ ღერო შეიცავს 3000 + 1475 + 1475 მმ ნაწილებს, 12 მმ ჭრის დანაკარგს და 38 მმ ნარჩენს.
- ღირებულების გამოთვლა და შეთავაზების PDF
სრული წვდომით შეამოწმეთ ხარჯები და მოამზადეთ შეთავაზება ნახაზებითა და ფასებით. ვიდეოში ნაჩვენებია წინასწარი ნახვა და პირობითი თანხები. მომხმარებელთან გაგზავნამდე გადაამოწმეთ მონაცემები და PDF.
სრული ვიდეოს ტექსტი
ქართულ ვიდეოს ახლავს ქართული ტექსტი. მაგალითის ფასები პირობითია; ფასიანი შეთავაზება სრული წვდომის ფუნქციაა.
00:00 · ერთი პროექტი — სრული სამუშაო პროცესი
გაგაცნობთ ბი ჯი ფრეიმს. ერთ სასწავლო პროექტში ავაწყობთ იზოთერმულ ფანჯარას, სლაიდსა და ფასადს. შემდეგ ვნახავთ მასალებს, ჭრის სქემებს, ფასის გამოთვლასა და შეთავაზებას. ეკრანზე პროგრამაში შესრულებული რეალური მოქმედებებია. კონსტრუქციები სასწავლო მაგალითებია, ხოლო საბოლოო გასაყიდი ფასი პირობითია.
00:30 · 01 / ზომები და დაყოფა
პირველ პოზიციაში ვირჩევთ იზოთერმულ სისტემასა და ფერს. სიგანე ათას რვაასი მილიმეტრია, სიმაღლე კი ათას ხუთასი. ორ თანაბარ სვეტად დაყოფისას თითო მონაკვეთი ცხრაასი მილიმეტრი გამოდის. საერთო ზომებიც და დაყოფებიც პირდაპირ ნახაზზე ჩანს. ელემენტების არჩევამდე ვამოწმებთ, რომ კონსტრუქციის ზომა და განაწილება სწორია.
01:04 · 02 / გაღების ტიპის არჩევა
ნახაზზე ვნიშნავთ მარჯვენა უჯრას და ვირჩევთ მარჯვენა გაღება-გადმოკიდებას. მარცხენა ნაწილი ყრუ რჩება. ნახაზზე ჩნდება გაღების შესაბამისი სიმბოლო. მონიშნული უჯრა გვიჩვენებს, რომელ ელემენტს ვცვლით. აქვე შეგვიძლია ფრთის პროფილისა და მისი კოდის შემოწმებაც. ასე კონსტრუქციას ნაწილ-ნაწილ, გააზრებულად ვაწყობთ.
01:36 · 03 / შუშა და მექანიზმი
მონიშნულ უჯრებს ვანიჭებთ შუშის პაკეტს. ამ მაგალითში არჩეულია ოთხი, თექვსმეტი, ოთხი ენერგოეფექტური პაკეტი. შემდეგ გასაღებ ფრთაზე ვამოწმებთ მექანიზმის კომპლექტსა და სახელურის სიმაღლეს. ეს ინფორმაცია მასალებისა და ფურნიტურის ანგარიშშიც გადადის. წარმოებამდე კატალოგი და კომპონენტების თავსებადობა კონკრეტულ სისტემასა და მომწოდებელთან უნდა გადამოწმდეს.
02:10 · 04 / მემბრანები კონსტრუქციის მხარეებზე
მემბრანას კონსტრუქციის გარე მხარეებზე ვანაწილებთ. ზედა, მარცხენა და მარჯვენა მხარეს შიდა და გარე მემბრანებია, ქვემოთ კი ეპიდიემი. ამ ფანჯარაში ზედა და გვერდების ჯამი ოთხი მთელი რვა მეტრია, ქვედა მხარე კი ერთი მთელი რვა მეტრი. ფერადი ზოლები სქემატურია და პროდუქტის რეალურ სიგანეს არ აღნიშნავს. რაოდენობები მასალების ანგარიშშიც ჩანს.
02:44 · 05 / სლაიდის აწყობა
მეორე პოზიცია სლაიდია: სამი ათასი მილიმეტრი სიგანით და ორი ათას ორასი სიმაღლით. შაბლონებიდან ვირჩევთ სამნაწილიან განლაგებას. შუა ნაწილი ყრუა, გარე ფრთები კი მისკენ მოძრაობს. თითო მონაკვეთი ათასი მილიმეტრია. ერთად ვამოწმებთ რელსებს, მოძრაობის მიმართულებასა და ნაწილების სიგანეებს. ნახაზი სამუშაო გადაწყვეტილებების შესამოწმებლად გვჭირდება.
03:20 · 06 / სლაიდის დეტალების დასრულება
სლაიდისთვის ვირჩევთ ექვსი, თორმეტი, ექვსი ნაწრთობი შუშის ვარიანტს. თითო მოძრავ ფრთას თავისი მექანიზმი აქვს, ყრუ ნაწილის დანიშნულება კი განსხვავებულია. შემდგომ ანგარიშში ჩანს მიმართულება, ფრთის ზომები, კომპლექტი და რაოდენობა. ასე ვაკავშირებთ ნახაზს აწყობისთვის საჭირო კომპონენტებთან.
03:48 · 07 / ფასადის ბადის განაწილება
მესამე პოზიცია ფასადია. მისი საერთო ზომაა ოთხი ათას ხუთასი სამ ათას მილიმეტრზე. გვაქვს სამი სვეტი და ორი რიგი. შუა სვეტს ათას ოთხას მილიმეტრზე ვაყენებთ, დარჩენილი სიგანე კი ორ გარე ნაწილზე ნაწილდება. ნახაზზე ვერტიკალური და ჰორიზონტალური პროფილების კოდებიც ჩანს. ეს ბადისა და შემადგენელი ნაწილების შემოწმებას ამარტივებს.
04:22 · 08 / გაღება და ტექნიკური შემოწმება
ზედა შუა მონაკვეთში გასაღები ელემენტია. მომზადებისას პროგრამამ მიგვითითა, რომ საწყისი ფრთის სიგანე რეკომენდებულ ზღვარს აჭარბებდა. ეს მონაკვეთი შევავიწროვეთ ისე, რომ ფასადის საერთო სიგანე არ შეცვლილა. საბოლოო პოზიციებზე გაფრთხილება აღარ ჩანს. ასეთი შემოწმება გვეხმარება მუშაობაში, თუმცა დატვირთვების, მინისა და სამაგრების საინჟინრო გადამოწმებას არ ცვლის.
04:56 · 09 / ნახაზიდან მასალების ანგარიშამდე
მონიშნული პოზიციებიდან ვხსნით მასალების ანგარიშს. შეგვიძლია ჩავრთოთ პროფილები, აქსესუარები და მექანიზმები, ფასები კი დავმალოთ. ცხრილში ჩანს საჭირო სიგრძე, ღერის ზომა, შესაძენი რაოდენობა, წონა და ნარჩენი. მექანიზმებს მიმართულება და ზომები ახლავს. ამ ინფორმაციით პროექტისთვის შესყიდვისა და აწყობის შესამოწმებელი სია მზადდება.
05:30 · 10 / ჭრის სქემის წაკითხვა
ჭრის ანგარიში დეტალებს პროფილისა და ღერის მიხედვით აჯგუფებს. ნაჩვენებ პირველ რიგში ექვსმეტრიან ღერზე თავსდება სამი ათასიანი და ორი ათას ოთხას სამოცდათხუთმეტიანი დეტალი. სამი ჭრა თორმეტ მილიმეტრს მოიხმარს, ნარჩენი კი ოცდათვრამეტი მილიმეტრია. ფერადი ზოლი იმავე განაწილებას აჩვენებს. სხვა რიგებში ნარჩენი შეიძლება მეტი იყოს, ამიტომ ჭრამდე მთელ გეგმასა და მარაგს ვამოწმებთ.
06:05 · 11 / თვითღირებულებიდან გასაყიდ ფასამდე
გამოთვლის ფანჯარაში მასალები და პროექტის ხარჯები ერთიანდება. სასწავლო მაგალითისთვის თვითღირებულებას ხელით ვაყენებთ სამი ათას ორას დოლარზე და მიზეზსაც ვუთითებთ. ოცი პროცენტი მოგება ექვსას ორმოც დოლარს ამატებს. ამ მაგალითში მიღებულ თანხას ერიცხება თვრამეტი პროცენტი დღგ. საბოლოო ფასი ოთხი ათას ხუთას ოცდათერთმეტი დოლარი და ოცი ცენტია. ეს პირობითი თანხებია და რეალური შეთავაზება არ არის.
06:43 · 12 / შეთავაზების მომზადება და შემოწმება
შეთავაზებაში ვირჩევთ დოკუმენტის ტიპსა და ვალუტას და ვამოწმებთ გამოთვლიდან გადმოტანილ ფასს. ვავსებთ შეთანხმებულ ვადას, გადახდის პირობებსა და პროექტის კომენტარს. PDF-ის შენახვამდე ან საბოლოო ვერსიის გამოშვებამდე ვათვალიერებთ მთელ დოკუმენტს და ნახაზებს. ამ დემოში მხოლოდ წინასწარი ნახვა მოვამზადეთ. კლიენტისთვის არაფერი გაგვიგზავნია და საბოლოო კომერციული დოკუმენტი არ გამოგვიშვია.
07:18 · პროექტის ყველა ნაწილი ერთ სივრცეში
ასეთია სამუშაო პროცესი: ვაწყობთ კონსტრუქციას, ვამოწმებთ კომპონენტებს, ვნახულობთ მასალებსა და ჭრებს, ვითვლით ფასს და ვამზადებთ შეთავაზებას. ზომის ან ელემენტის შეცვლის შემდეგ შესაბამის ანგარიშებს თავიდან ვამოწმებთ. თუ გსურთ ბი ჯი ფრეიმის თქვენი საწარმოსთვის განხილვა, ეწვიეთ საინფორმაციო საიტს ან დაგვიკავშირდით ეკრანზე მითითებული მისამართით.
- იზოპროფილი: 1800 × 1500 მმ, სექციები და გაღება
- შუშა, მექანიზმები და მემბრანები ნახაზზე
- სლაიდი: 3000 × 2200 მმ და სამი სექცია
- ფასადი: 4500 × 3000 მმ, რიგები და გაღება
- მასალების სიები, პროფილების ჭრა და ნარჩენი
- სასწავლო ფასის გამოთვლა და შეთავაზების წინასწარი ნახვა
