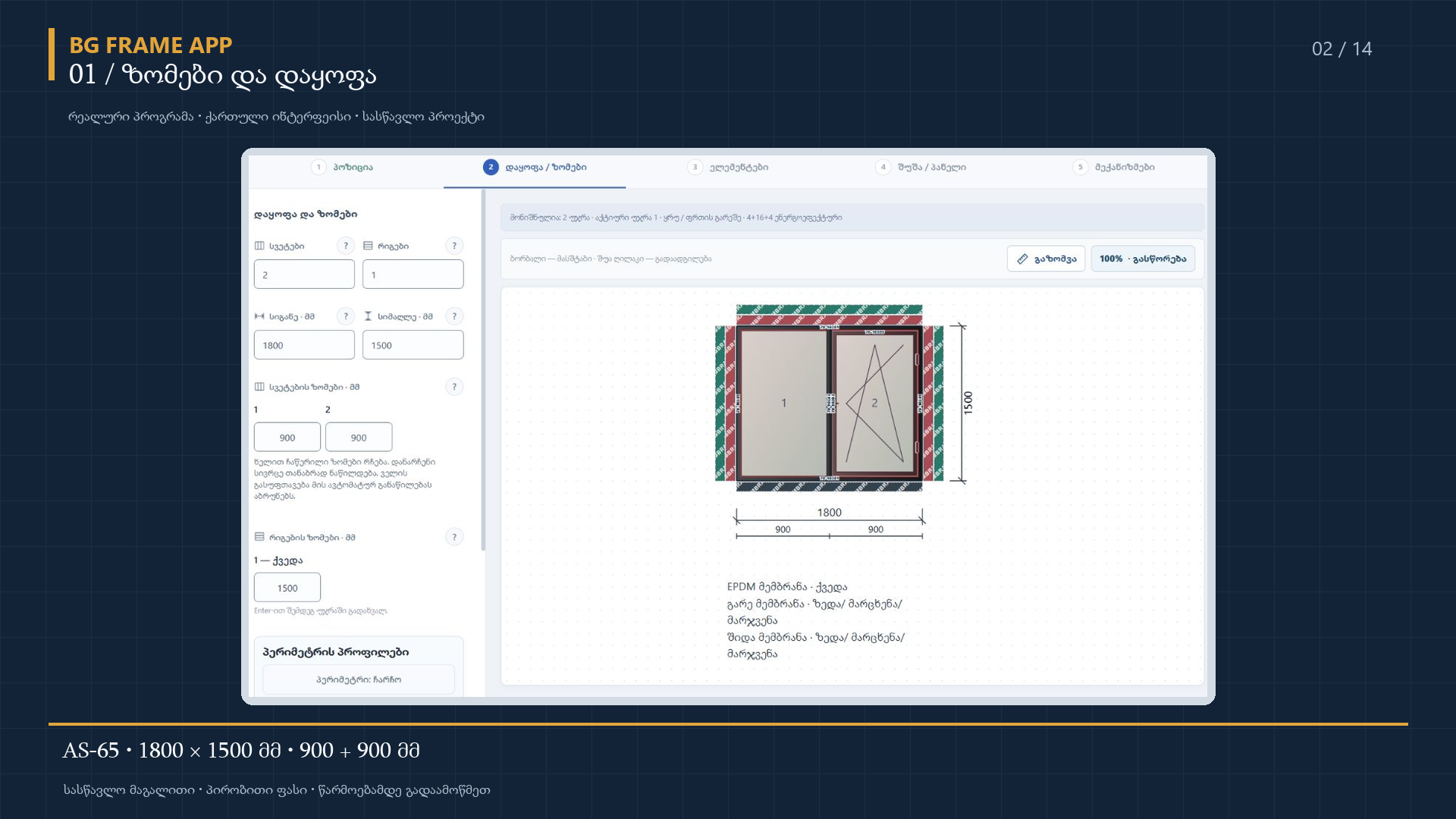

პოზიციის ზომები და კარ-ფანჯრის ნახაზი
შეიყვანეთ სიგანე, სიმაღლე და სექციების დაყოფა. 1800 × 1500 მმ მაგალითში ორი 900 მმ სექცია ნახაზზე ზომებთან ერთად ჩანს. ასე ამოწმებთ საერთო გაბარიტსა და თითოეულ უჯრას.
ნახეთ ეს ნაბიჯი ვიდეოში
კარ-ფანჯრის პროგრამის ფუნქციები რეალურ მაგალითებში
ნახეთ როგორ იქცევა პოზიციის ზომები ნახაზად, მასალების სიად, ჭრის სქემად და შეთავაზებად. ეკრანები სასწავლო პროექტიდანაა; კონკრეტული პროფილის სისტემა და წარმოების მონაცემები ცალკე გადაამოწმეთ.

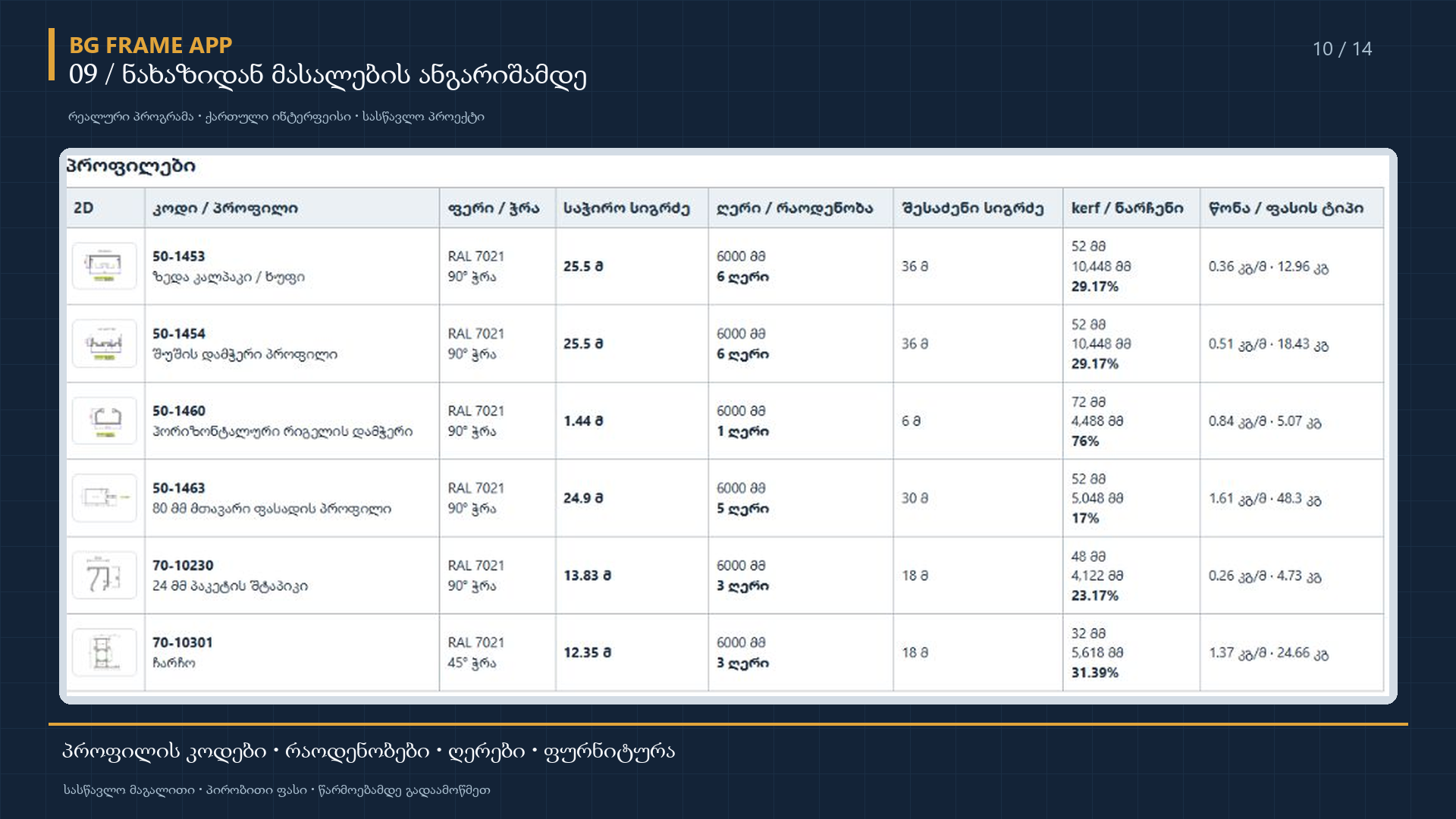

მასალების, პროფილების და შუშის ანგარიშები
პროექტის პოზიციებიდან მიიღეთ პროფილების, აქსესუარებისა და მექანიზმების სია. ანგარიშში მოწმდება საჭირო სიგრძე, შესასყიდი რაოდენობა, წონა და ნარჩენი. დემოში ანგარიშები ფასების გარეშეა.
ნახეთ ეს ნაბიჯი ვიდეოში

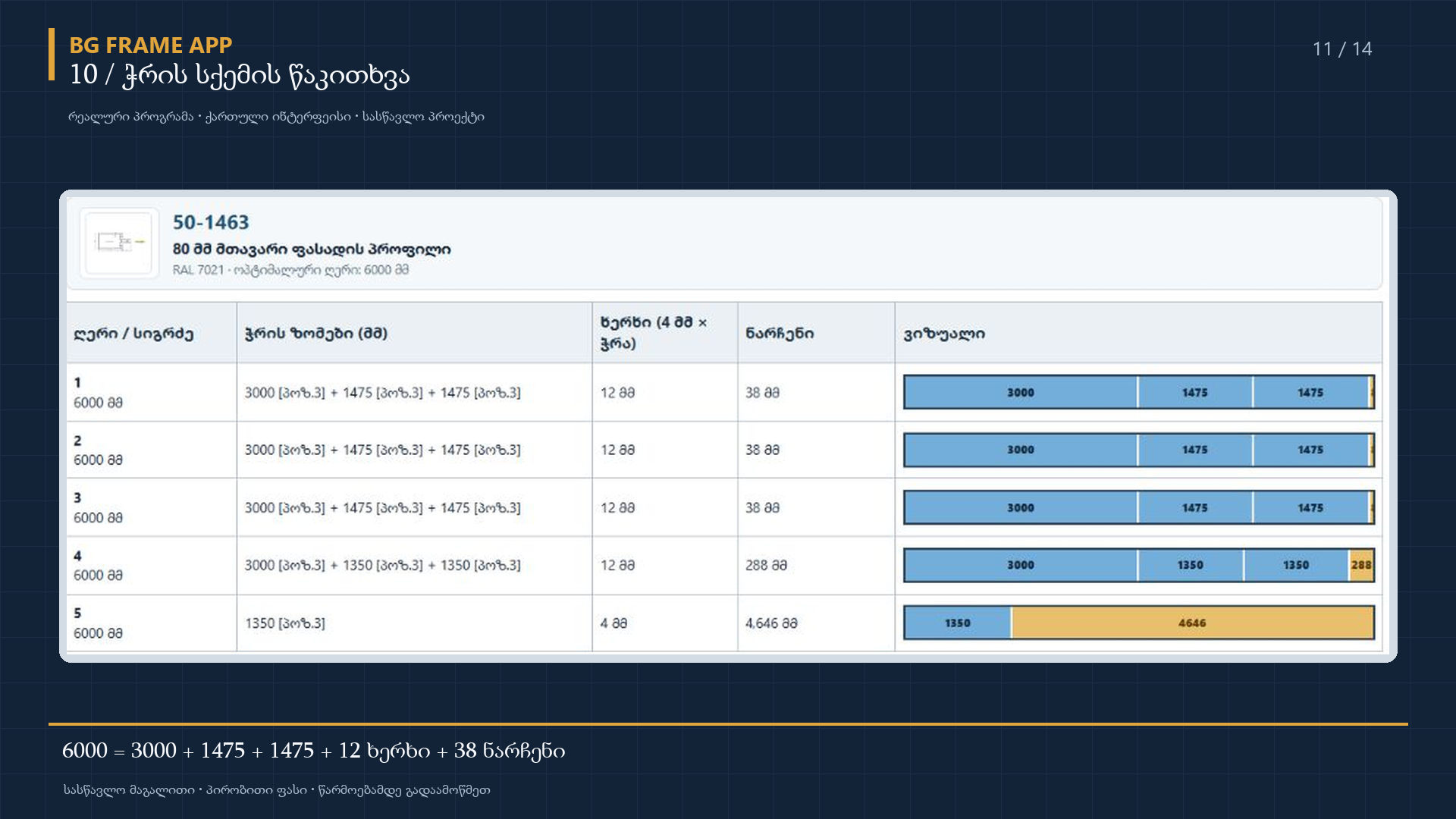

პროფილების ჭრის სქემა და ნარჩენი
ჭრის ანგარიში ნაწილებს პროფილისა და ღეროს მიხედვით აჯგუფებს. ნაჩვენებ მაგალითში 6000 მმ ღერო შეიცავს 3000 + 1475 + 1475 მმ ნაწილებს, 12 მმ ჭრის დანაკარგს და 38 მმ ნარჩენს.
ნახეთ ეს ნაბიჯი ვიდეოში
01 / შესაძლებლობები
ერთი პროექტი. დაკავშირებული სამუშაოები.
დაიწყეთ კონსტრუქციის ზომებით და მიჰყევით იმავე პოზიციას ნახაზიდან ანგარიშებსა და შეთავაზებამდე.
- 01
პროექტი და სისტემა
შექმენით პროექტი, დაამატეთ პოზიცია და აირჩიეთ შესაბამისი სისტემა და სერია.
- 02
ნახაზი და გაღება
მიუთითეთ ზომები, სექციები, გაღების ტიპი, შუშა და ფერი. შეამოწმეთ ნახაზი.
- 03
მასალები და ჭრები
გახსენით პროფილების, შუშებისა და მექანიზმების სიები და ჭრის ინფორმაცია.
- 04
გამოთვლა და შეთავაზება
სრული წვდომით გადაამოწმეთ ფასები, მოამზადეთ შეთავაზება და შესაბამისი PDF.
02 / სისტემები
აირჩიეთ თქვენი სამუშაოს მიმართულება
პროგრამის შესაძლებლობები თქვენს რეალურ პროფილებსა და კატალოგს უნდა ერგებოდეს. გადაამოწმეთ კონკრეტული სერია დემოს დროს.
კარ-ფანჯრის კონსტრუქციები
იზოპროფილი
ჩარჩო, სექციები, ფრთა და გაღება. ზომები, შუშის პაკეტი, პროფილები და მექანიზმები ერთი პოზიციის კონტექსტში.
მოძრავი და ფიქსირებული სექციები
სლაიდი
დაგეგმეთ სლაიდის კონსტრუქცია შესაბამისი სისტემით. გადაამოწმეთ ფრთების კონფიგურაცია და სისტემისთვის საჭირო მასალები.
სვეტები, რიგელები და შევსება
ფასადი
მოამზადეთ ფასადის განაწილება, შეამოწმეთ ზომები და შევსებები. შედეგები დამოკიდებულია არჩეულ სერიასა და კონფიგურაციაზე.
კარ-ფანჯრის ცალკე მიმართულება
PVC
შეამოწმეთ თქვენი PVC სისტემის პროფილები, პარამეტრები და ხელმისაწვდომი ოპერაციები მოქმედ კატალოგში.
03 / ვიდეოები
რეალური ნახაზი. გასაგები პარამეტრები.
სადემონსტრაციო პოზიცია: AS65 სისტემა, 1800 × 1500 მმ, ორი 900 მმ სექცია, მარცხენა გადმოსაღები გაღება და 4 + 16 + 4 შუშა. ვიდეოში ნაჩვენებია ზომის ცვლილება და ანგარიშების დათვალიერება.
ეს არის სატესტო მაგალითი და არა წარმოებისთვის დამტკიცებული პროექტი.
ნახეთ სამუშაო პროცესი →
▶ BG Frame App — სრული პრაქტიკული გაკვეთილი 12:51ჭრის შედეგი ხილული შემადგენლობით
სადემონსტრაციო 6000 მმ ღეროს მაგალითი: ოთხი ნაწილი, ხერხის დანაკარგი და დარჩენილი სიგრძე.
ნაწილები: 4520 mmხერხის დანაკარგი: 16 mmნარჩენი: 1464 mm
1420 + 1420 + 840 + 840 + 16 + 1464 = 6000 მმ. ეს ერთი მაგალითია; სხვა სისტემისა და პარამეტრების შედეგი განსხვავდება.
მემბრანები ნახაზსა და მასალებში
მართკუთხა კონსტრუქციაზე მიუთითეთ ზედა, ქვედა, მარცხენა და მარჯვენა მხარე. აირჩიეთ შიდა, გარე, ორივე ან EPDM მემბრანა. ტიპები ნახაზზე ფერებით განსხვავდება, ხოლო სიგრძე არჩეული მხარეებისა და რაოდენობის მიხედვით ითვლება.
ფერის აღნიშვნა სქემატურია: შიდა — მწვანე, გარე — წითელი, EPDM — შავი. ზოლის სისქე მემბრანის რეალურ სიგანეს არ აღნიშნავს. მრუდე და დახრილი კიდეები ცალკე ტექნიკურ შემოწმებას საჭიროებს.
- შიდა
- გარე
- EPDM
მათთვის, ვინც ზომავს, აწყობს და ანგარიშობს
საწარმოს ხელმძღვანელი
პროექტები და შეთავაზებები ერთ სამუშაო პროცესში.
კონსტრუქტორი / ტექნოლოგი
პოზიციის ზომები, გაღებები და მასალები დეტალურად.
გაყიდვების სპეციალისტი
გასაგები ნახაზი და მომზადებული შეთავაზება კლიენტისთვის.
