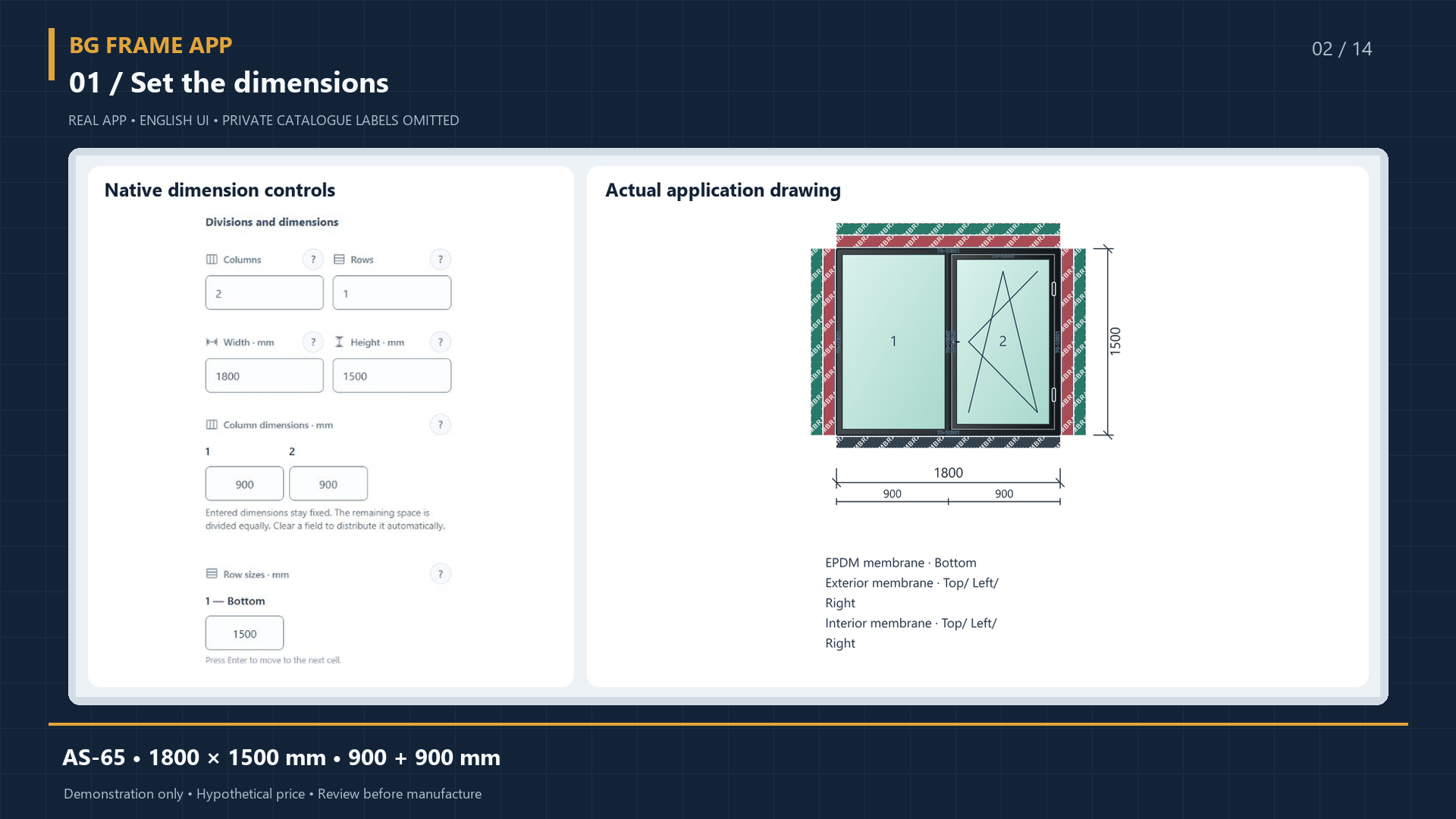

Размеры позиции и чертежи окон
Задайте ширину, высоту и деление на секции. В примере 1800 × 1500 мм показаны две секции по 900 мм с размерами на чертеже для проверки габаритов и каждой ячейки.
Посмотреть этот шаг в видео
Возможности программы для окон и дверей на реальных примерах
Проследите путь от размеров до чертежа, ведомости материалов, карты раскроя и предложения. Экраны взяты из учебного проекта; конкретную профильную систему и производственные данные проверяйте отдельно.

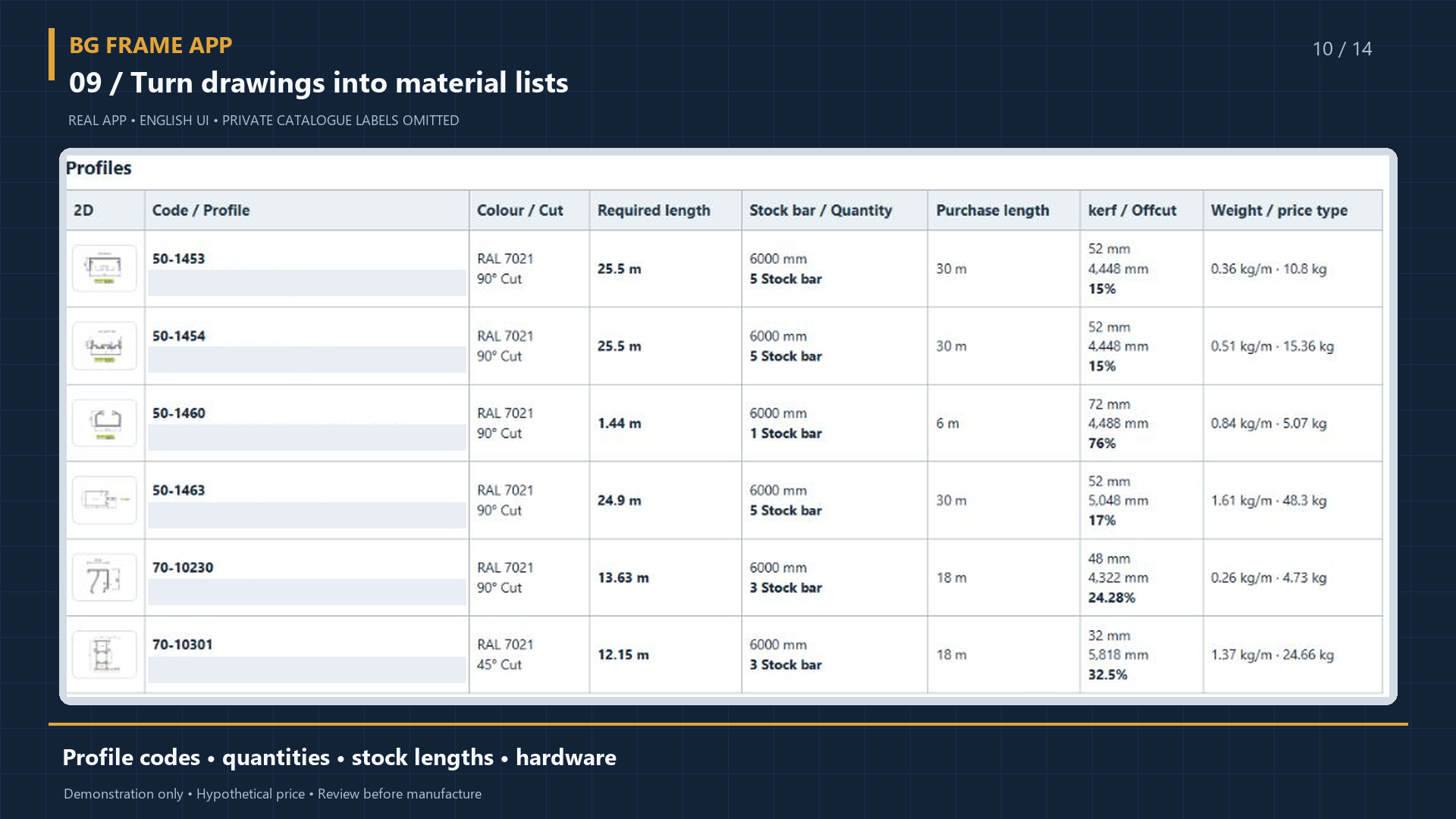

Ведомости материалов, профилей и стекла
Получите списки профилей, комплектующих и фурнитуры из позиций проекта. Проверьте длину, закупочное количество, вес и остатки. В демо ведомости доступны без цен.
Посмотреть этот шаг в видео

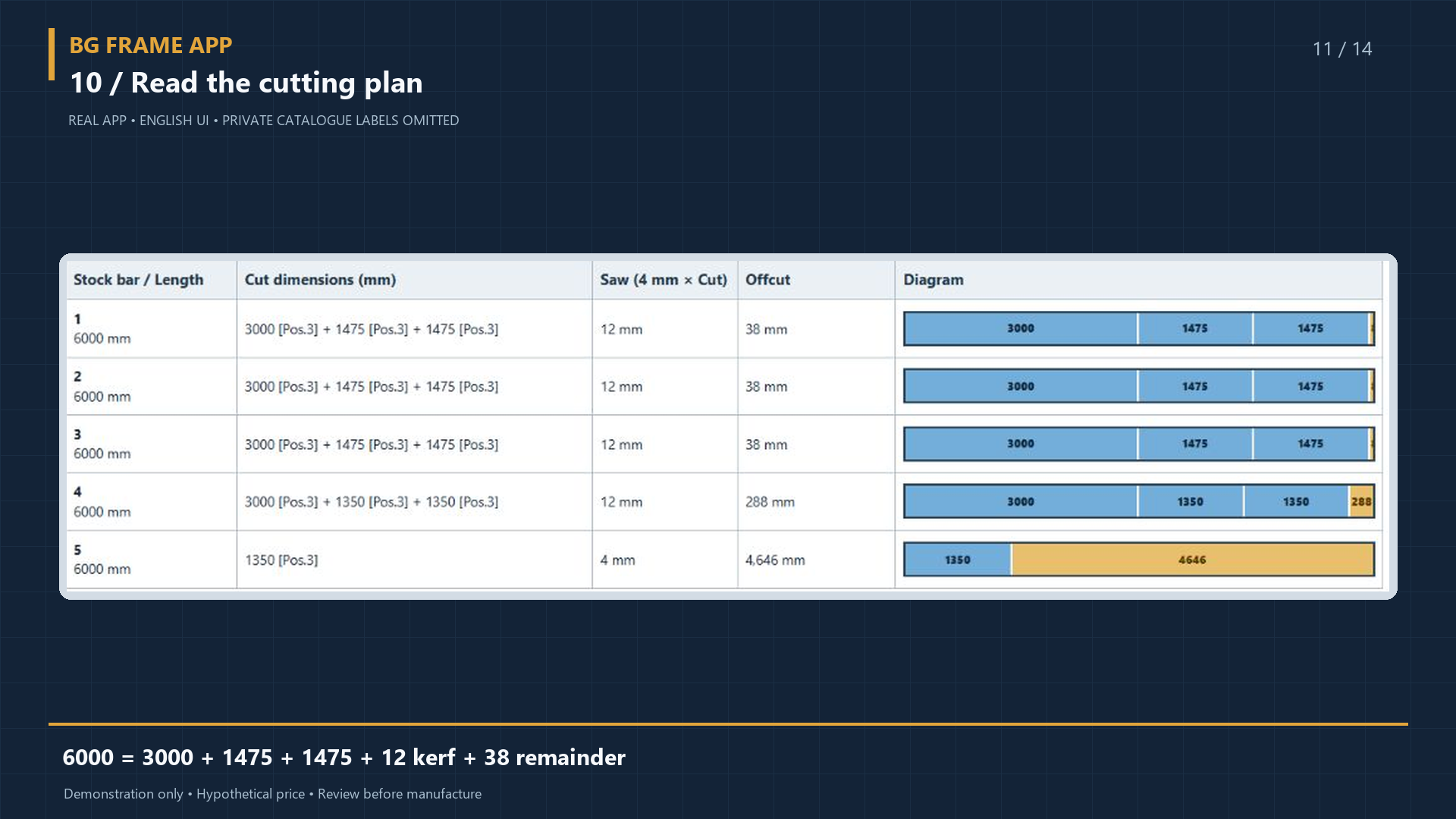

Раскрой профилей и остатки
Карта раскроя группирует детали по профилю и хлысту. На показанном хлысте 6000 мм размещены детали 3000 + 1475 + 1475 мм, пропилы занимают 12 мм, остаток — 38 мм.
Посмотреть этот шаг в видео
01 / Возможности
Один проект. Связанные этапы работы.
Начните с размеров конструкции и проследите одну позицию от чертежа до ведомостей и коммерческого предложения.
- 01
Проект и система
Создайте проект, добавьте позицию и выберите подходящую систему и серию.
- 02
Чертёж и открывание
Задайте размеры, секции, тип открывания, стеклопакет и цвет. Проверьте чертёж.
- 03
Материалы и раскрой
Откройте списки профилей, стекла и фурнитуры, затем проверьте данные раскроя.
- 04
Расчёт и предложение
При полном доступе проверьте цены, подготовьте предложение и соответствующий PDF.
02 / Системы
Выберите направление производства
Возможности программы должны соответствовать вашим профилям и каталогу. Проверьте конкретную серию и конфигурацию во время демонстрации.
Оконные и дверные конструкции
Алюминий с терморазрывом
Рама, секции, створки и открывание. Размеры, стеклопакеты, профили и фурнитура в одной позиции.
Подвижные и глухие секции
Раздвижные системы
Спроектируйте раздвижную конструкцию в соответствующей системе. Проверьте конфигурацию створок и необходимые материалы.
Стойки, ригели и заполнения
Фасады
Подготовьте схему фасада, проверьте размеры и заполнения. Результат зависит от выбранной серии и конфигурации.
Отдельное направление для окон и дверей
ПВХ
Проверьте профили, параметры и доступные операции для вашей системы ПВХ в действующем каталоге.
03 / Видео
Реальный чертёж. Понятные параметры.
Учебная позиция: система AS65, размер 1800 × 1500 мм, две секции по 900 мм, левая поворотно-откидная створка и стеклопакет 4 + 16 + 4. В видео показаны изменение размера и просмотр ведомостей.
Это демонстрационный пример, а не утверждённый производственный проект.
Посмотреть рабочий процесс →
▶ Смотреть соответствующий урок · Видео на английском языке 9:49Понятный состав результата раскроя
Пример заготовки длиной 6000 мм: четыре детали, потери на пропил и оставшаяся длина.
Детали: 4520 mmПропил: 16 mmОстаток: 1464 mm
1420 + 1420 + 840 + 840 + 16 + 1464 = 6000 мм. Это один пример; результат для других систем и параметров будет отличаться.
Мембраны на чертеже и в ведомости
Для прямоугольной конструкции задайте верхнюю, нижнюю, левую и правую стороны. Выберите внутреннюю, наружную, обе мембраны или EPDM. Типы обозначаются цветом на чертеже; длина рассчитывается по выбранным сторонам и количеству конструкций.
Обозначение схематическое: внутренняя — зелёная, наружная — красная, EPDM — чёрная. Толщина линии не означает фактическую ширину мембраны. Криволинейные и наклонные края требуют отдельной технической проверки.
- Внутренняя
- Наружная
- EPDM
Для тех, кто измеряет, собирает и рассчитывает
Руководитель предприятия
Проекты и коммерческие предложения в едином процессе.
Конструктор и технолог
Подробные размеры, открывания и материалы позиции.
Специалист по продажам
Понятный чертёж и подготовленное предложение для заказчика.
